Theveninov teorem
Napisao ga je francuski znanstvenik L· Električni teorem koji je predložio C. Thevenin 1883. Od 1853. godine Helmholtz je također predložio ovaj teorem, pa je poznat i kao teorem Helmholtz-Thevenin. Sadržaj je da dva kraja linearne mreže koja sadrži neovisne izvore napona, neovisne izvore struje i otpornike mogu biti električno ekvivalentna u smislu njihovog vanjskog oblika kombiniranjem zasebnog izvora napona V i serijskog otpornika opuštene mreže s dva terminala. U jednofrekventnim izmjeničnim sustavima ovaj se teorem ne odnosi samo na otpornike, već i na impedancije u generaliziranom smislu.
Za jednopriključnu mrežu (dvo-terminalnu mrežu) koja sadrži neovisne izvore, linearni otpor i linearno kontrolirane izvore, mreža s jednim priključkom (mreža s dva terminala) s izvorom napona i otpornicima u seriji može se koristiti za ekvivalent, napon ovog izvora napona je napon otvorenog kruga jednopriključne mreže (mreža s dva terminala), a serijski otpor je ekvivalentni otpor nakon što su svi neovisni izvori u mreži postavljeni na nulu.

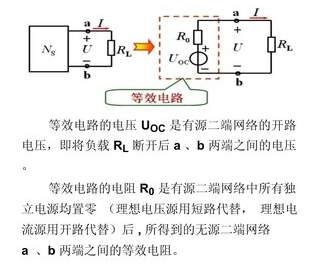

UOC se naziva napon otvorenog kruga. Ro se zove Thevenin ekvivalentni otpor. U elektroničkim krugovima, kada se mreža s jednim priključkom smatra napajanjem, ovaj otpornik se često naziva izlaznim otporom, koji često predstavlja Ro; Kada se mreža s jednim priključkom smatra opterećenjem, ona se naziva ulazni otpor i često je označava Ri. Serijska mreža s jednim priključkom naponskog izvora uoc i otpornika Ro često se naziva Thevenin ekvivalentnim krugom.

Kada napon priključka i struja mreže s jednim priključkom usvoje pridruženi referentni smjer, jednadžba napona priključka i odnosa struje može se obraditi kao: U = R0i uoc

Theveninov teorem i Nortonov teorem najčešće su korištene metode pojednostavljenja kruga. Budući da Theveninov teorem i Nortonov teorem jednako ekvivalentno djeluju kao grane moći, oni se kolektivno nazivaju ekvivalentnim teoremom snage ili ekvivalentnim teoremom generatora.
